30 de julho de 2009

Livro Autodesk Inventor para Estudantes

A Comunidade Autodesk Brasil acaba de liberar esta poderosa ferramenta que permite aos usuários iniciantes e intermediários se aprimorarem no mundo de prototipagem digital.

O material consiste em dois guias “Estudante” e “Instrutor” que somam mais de 500 páginas junto com arquivos para treinamento no Autodesk Inventor.

Clique aqui e acesse já !!



Inventor_Curriculum_PTB

28 de julho de 2009

DICA: Ativando o NumLock do Windows

changeinfo

Você esta cansado de ter que ativar o NumLock para digitar a senha de Logon do Windows e  depois tem que ativar novamente para poder utilizar durante o trabalho.

Então se você quiser automaticamente ligar (ou desligar) o botão NumLock após efetuar login no Windows - ou seja, ter acesso a teclas numéricas sobre o número pad, você pode usar as seguintes configurações de registro.

Execute o REGEDIT, entre na chave HKEY_CURRENT_USER\Control Panel\Keyboard e defina a chave InitialKeyboardIndicators para 2.

Se você quiser ativar o NumLock antes mesmo de fazer o logon no Windows XP ou Vista, realize a alteração no registro HKEY_USERS\.DEFAULT\Control Panel\Keyboard.

Veja as outras opções para definir no Registro:

0 - Todas as chaves desligadas
1 - Caps Lock on
2 - Num Lock on
4 - Scroll Lock on
2147483648 - BIOS setting (apenas no Vista)

27 de julho de 2009

DICA: Cotas de diâmetro em detalhes

Muitas vezes em uma vista de detalhe, é necessario apresentar detalhes muito pequenos do modelo, porém com isto fica dificil utilizar medidas do modelo inteiro. Neste post vou mostrar uma forma de colocar uma cota de diametro em uma vista de detalhe. Exemplo: Cota de Ø37,7 na vista de detalhe na figura abaixo.DETAIL

Processo:

1- Com a vista de detalhe selecionada, clique com o botão direito e use o comando Automated Centerlines…

2- Marque as opção de Features necessárias e a projeção de Axis Paralelos. Ok. Será inserido a linha de centro da peça.

3- Adicione agora a dimensão entre a linha de centro criada e a linha da face no eixo, e clique com o botão da direita e selecione o tipo de cota para Linear Diameter.

4- Depois de inserida a cota, deixe invisivel a linha de centro.

Claro que você poderia apenas ter inserido a cota linear e editado o texto, porém assim tem o risco de uma proxima alteração ela não atualizar automaticamente.

Você cria de outra forma, comente…

24 de julho de 2009

Autodesk Labs: PlugIn do Mês

Foi anunciado que agora no Autodesk Labs terá todo mês um novo PlugIn trazido pelo pessoal do ADN. Mostrando assim os melhores PlugIns criados por desenvolvedores e usuarios, além dos que a equipe de desenvolvedores da Autodesk irá estar disponibilizando.

Um deles já prometido: Utilitário que permite o controle de quais as partes e sub-conjuntos são carregados na memória do Inventor.

trans Caso você tenha algum PlugIn criado e queira contribuir, você pode entrar em contato com o responsavel direto por Email.

Com certeza os meus PlugIns eu vou enviar…vai que é o escolhido..



Fonte: Autodesk Blog - Through the Interface

23 de julho de 2009

Autodesk Inventor: Agora no Mac!

mac_osx A Autodesk anunciou que agora é possivel utilizar o Inventor em computadores Mac. Com isto muitos usuarios do sistema poderam utilizar ferremantas Autodesk. Para utilizar o Inventor se faz necessario o uso de um emulador chamando Boot Camp.



Veja a lista de compatibilidade de produtos Autodesk:

http://usa.autodesk.com/products/mac-compatible-products

Caso você seja um usuario felizardo e queria instalar segue o link com passo-a-passo de instalação:

Apple® Boot Camp Support for Autodesk® Inventor®.

eu não tenho um Mac, então se você instalar, depois me informe o que achou do software no seu Mac?

22 de julho de 2009

Alterar unidade de medida - polegadas para milimetros

Como alterar a unidade de medida para milímetros no Inventor 2009 e 2010, depois de configurada na instalação para polegadas?
Nas versões anteriores era possivel ir ao Painel de controle> Adicionar/ Remover programas> Alterar, entrar nas configurações de instalação do programa e realizar as alterações de polegada para milímetro ou da norma ANSI para ISO, por exemplo.

No 2009 e 2010, não é possivel trocar através do software. Então terá que ser feito manualmente.

Para prevenir que isto ocorrá devemos instalar de forma correta. Guia de Instalação Inventor 2010.

DICA 1: Em modelos 3D da WEB é normal a unidade ser polegadas. Para trocar acesse Tools > Documents Settings > Aba Units, nela você poderá trocar também a unidade de peso.


Processo de alteração de unidades de medidas:

Entre no Windows Explorer vá no diretório:

 C:\Arquivos de programas\Autodesk\Inventor 2010\Templates\Caminho de Templates

Neste diretório Templates, você terá os arquivos chamados Standard, são eles que o inventor abre quando você solicita um novo arquivo.

Existe também 2 pastas English com os padrões em polegadas e a pasta Metric com os padrões em milimetros. Você usará este arquivos para trocar pelos templates originais.

Copie os arquivos da pasta ..\Templates\Metric
Standard (mm).ipt
Sheet Metal (mm).ipt
Standard (mm).ipn
Standard (mm).iam
Weldment (DIN).iam
DIN.idw
DIN.dwg

Ou a norma que você deseja usar como template e renomeie para os nomes corretos (igual Templates).

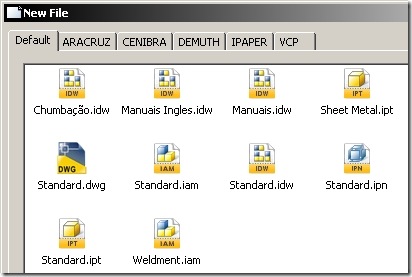

DICA 2: Caso você tenha inumeros templates de clientes, você pode salvar diretamente na pasta Templates ou criar uma pasta nova com o nome do cliente e ter acesso direto pelo New File no Inventor.

templatesfolders

Lembrete: o caminho dos Templates é definido no Project. Tire suas duvidas de Project.

19 de julho de 2009

As novidades por trás Inventor Fusion

Muito se esperou para a primeira preview do Inventor Fusion. Mesmo sendo pouco tempo,+ ou - 2 meses, já podemos ter uma idéia de como será as versões futuras dos softwares de modelagem. A Autodesk vêem investindo forte em metodologias, hoje estamos na Digital Prototyping.
O próprio Fusion mostra algumas delas: a principal modelagem direta.
Porém marquem bem este vídeo abaixo é onde tudo começa: Interoperabilidade com DWG




Voltaremos a falar sobre isto em breve...

16 de julho de 2009

Revisao Digital em desenhos CAD

Mais um vídeo em 144 segundos, demostrando como é facil fazer a revisão de arquivos digital com a utilização de DWF. Para os que não a utilizam, fica a deixa é melhor que PDF, mais leve e mais confiavel.




Vantagens:
- Muito leve
- Não exige muito hardware
- Criação de notas e marcações
- Medição de dimensões no modelo
- Troca rapida de informação com o cliente

Exemplo de utilização:
Pare de fazer "PackandGo" de todo projeto para levar junto nas visitas aos clientes.
Apenas crie um DWF e você terá toda a maquina a sua disposição em um arquivo muito leve. Na hora você poderá criar marcações, notas, tirar dimensões, etc

Outro exemplo:
Você pode enviar o arquivo direto para o cliente analisar o projeto. Ele poderá responder com notas, sugestões, solicitações de alterações de projeto diretamente no arquivo. Além de você ter tudo isto documentado, você ganhará tempo.

Pense nisso.

14 de julho de 2009

Criando Assembly com Level of Detail e Substitute

Segue abaixo video demostrando como é possivel ganhar tempo usando o recurso de Level of Detail e Substitute em grandes montagens.


13 de julho de 2009

Tutorial - Criação de Engrenagens

Segue um video demostrando como criar engrenagens e exportar o perfil do dente da engrenagem no Inventor 2010.

Video em Flash com resolução 1280x928 com codec Techsmith TSCC.



Ver Tutorial

Ver Video

9 de julho de 2009

Publicando iParts no Content Center

Mais um video tutorial de Justin Hoey em 144 segundos. Desta vez mostrando como publicar iPart no Content Center.


7 de julho de 2009

Dicas do Inventor no Twitter

Nesta onda de redes de relacionamento e conectividade instantâneas, Justin Hoey do Time de Evangelistas da Autodesk, se lança no twitter, dando dicas pelo YouTube em vídeos com 144 segundos, uma analogia aos 144 caracteres utilizados no twitter.

Para acompanha-lo http://twitter.com/EverydayTropic

Nesta primeira lançada "Autodesk Inventor: Part Configuration"


Comunidade de Usuários Autodesk Brasil

Comunidade Autodesk Brasil
Eu já havia comentado sobre o lançamento da Comunidade de Usuários da Autodesk Brasil!
E mais uma vez convido a todos que participem! Veja algumas das vantagens:

Comunidade de Usuários Autodesk Brasil

- Fique por dentro das principais noticias da Autodesk;
- Leia as últimas postagens de seus blogueiros favoritos;
- Tenha acesso a Fóruns de Discussão em português;
- Conectar-se e compartilhe com profissionais de projeto como você;
- Conheça pessoas que atuam em segmentos e áreas similares a você;
- E tenha a oportunidade de publicar os materiais que você deseja compartilhar com a comunidade e de aprendizado mútuo.

Além de ter tudo isto em uma unica comunidade.
