Vídeo com dicas e soluções para Inventor 2010

A Autodesk liberou este video, com diversas dicas e soluções para problemas encontrados durante o uso do Autodesk Inventor 2010. Neste video contem dicas para a instalação do software, na importação de modelos, para o calculo no FEA, para DWF e visualização.

Autodesk Inventor - Hotfix para o Service Pack 1

Aos que instalaram o Service Pack 1 do Inventor 2010, peço que instalem este Hotfix TS1109427, ele é uma correção para 2 problemas encontrados após a instalação do SP1.

1- Desabilita o uso do Borrowed Network License com multiplos produtos Autodesk.

2- O Communication Center não reconhece a instalação do Service Pack 1.

Caso você ainda não tenha instalado aproveite e instale os 2.

Adicionar Sheet Metal para o Frame Generator

Neste video é mostrado como adicionar um perfil de sheetmetal para sua biblioteca e usado no Frame Generator. Com o uso do comando Strutural Shape você pode parametrizar seu modelo e inseri-lo na sua biblioteca, depois é só utiliza-lo normalmente no FG.

Autodesk Inventor 2010 em Português

A Autodesk já disponibilizou o pacote Language Pack em Português(Brasil) para clientes Subscription a algum tempo. Os novos clientes poderão escolher entre o pacote de instalação em inglês ou em português.

Abaixo segue uma apresentação feita pela MAPData, demonstrando como ficou o novo pacote.

Você esta encontrando problemas para instalar? Acesse: Instalar Language Pack.

Autodesk Inventor 2010 Service Pack 1 - [Atualizado]

Já esta liberado o Service Pack 1, para todas as versões do Autodesk Inventor 2010.

Download Service Pack 1 e o HotFix TS1109427

Algor DesignCheck – Download

Você que tem o Inventor 2010 Suite e quer fazer simulações de analise de stress? agora você pode baixar e testar por 6 meses de graça. Assim poderá avaliar o quanto de beneficios lhe traz uma analise antes da fabricação.

Algor DesignCheck para Autodesk ® Inventor 2010, é o primeiro passo a uma ferramenta de análise estática linear de stress que lhe permite validar e otimizar seus projetos do inventor antes da fabricação.

Ele estará incoporado diretamente no menu do Autodesk Inventor e disponivel em 32 e 64 bits.

Download Algor DesignCheck

Espelhamento de Sheet Metal

Normalmente em Sheet Metal espelhadas ou melhor dizendo uma esquerda e outra direita, passamos pelo problema de não conseguir planificar a peça que foi espelhada. Hoje vou explicar o porque e como resolver isto.

O Inventor necessita de certos paramêtros para poder calcular a planificação, encontrados somente no sheet metal, com isto você deve antes informar o estilo, onde informamos a espessura da chapa e o metodo de desdobramento.

Bom é como aplicar isto na pratica? Se a peça foi feita apartir de um template de peça.

1° Opção é você na criação da peça, deve utilizar o template do SheetMetal.ipt ou invés do Standard.ipt. Assim depois de gerar o Derived Body, terá o Sheet Metal Defaults ativo para poder definir seu modelo.

2° Opção é converter o arquivo para Sheet Metal. Com isto também você terá o Sheet Metal Defaults ativo. Para converter entre no modelo, vá no menu Convert e selecione a opção Sheet Metal.

Inventor Studio: Aplicando Luzes

Nesta terceira parte sobre Inventor Studio, dando continuidade aos posts Criando uma Apresentação de Produto e Criando um Cenário, videos criados por Justin Hoey,  será mostrado como é feita a definição de estilo de luzes, aplicados sobre a peça ou o assembly ativo, ajustando a aplicação de sombras e dando a dica de utilização do estilo Global Lighting, considerado por alguns o melhor estilo dentre os disponíveis no Library.

Método de desdobramento de Sheet Metal

Com a chegada da nova versão 2010, temos novidades no método de desdobramento do Sheet Metal.
Além do método Linear, foram adicionados o Bend Table e o Custom Equation diretamente no Style Editor.
Veja como criar cada um deles:

O metodo Linear antes só utilizava o KFactor (como calcular o KFactor?), agora adicionado o Spline Factor, utilizado no cálculo quando utilizamos features como Contour Flange, Contour Roll ou Lofted Flange com segmentos elípticos ou splines em perfis.

O metodo Bend Table (tabela de dobras), agora é possivel criar a tabela diretamente dentro do Styles Editor, indicando a espessura, o angulo de referência, o KFactor, a tabela de tolerâncias. Antes era possível linkar com um arquivo excel contendo os valores.

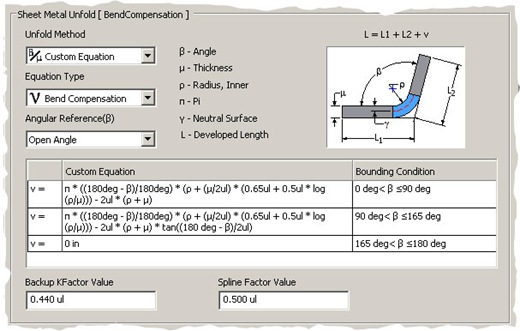

O método Custom Equation é a nova forma de inclusão de cálculos paramétricos para a planificação.    Nela podemos escolher entre o tipo de equação: Bend Allowance, Bend Compensation, Bend Deduction, KFactor. Ela trás a vantagem de você montar equação conforme a suas ferramentas e necessidades, e poderá especificar a condição de uso no Bounding Condition: neste campo você define a range de ângulo que a equação irá usar.

Inventor Studio: Criando um Cenário

Hoje dando continuidade ao post Criando uma Apresentação de Produto, no ambiente Inventor Studio, temos o segundo video criado por Justin Hoey, no estilo ate 1:44 segundos, demonstrando a criação de um piso abaixo da peça, ajudando assim a compor o cenário para melhorar no visual da renderização.





Outro local com ótimas imagens feitas no Inventor Studio: Flickr Manufacturing Gallery

Inventor Studio: Criação de uma Apresentação de Produto

Este é um dos modulos que já vem junto no Pacote Autodesk Inventor, com ele você é capaz de criar imagens renderizadas e animações de seus produtos. Muito utilizadas no marketing antes mesmo do produto ter sido produzido. Exemplo.

Mas como fazer? Hoje no post vem o primeiro video criado por Justin Hoey, no estilo ate 1:44 segundos, demonstrando com é simples fazer uma3 imagem renderizada no Inventor Studio.



Também quero mostrar este ótimo trabalho feito pelo Marcos Ferrero, para a empresa Setorial Irrigação, o produto é um Carretel Enrolador Hidro Roll utilizado para irrigação.



E você tem imagens de seus produtos renderizados? Entre em contato e terei o maior prazer em publica-los.

Apresentação de Produto no Studio

Este é um dos videos que produzi para a pré-aprovação do projeto já patentiado de um suporte para pranchas de surf. O vídeo demostra de forma simples como o produto funciona.
